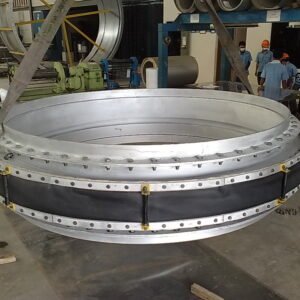

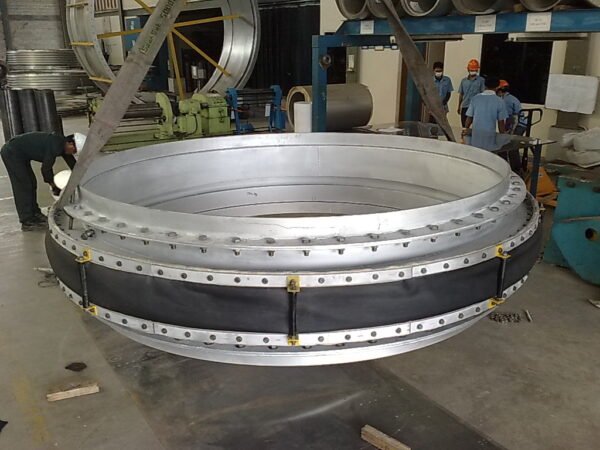

Kumaş Katmanlı Kompansatör

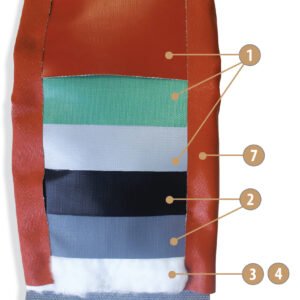

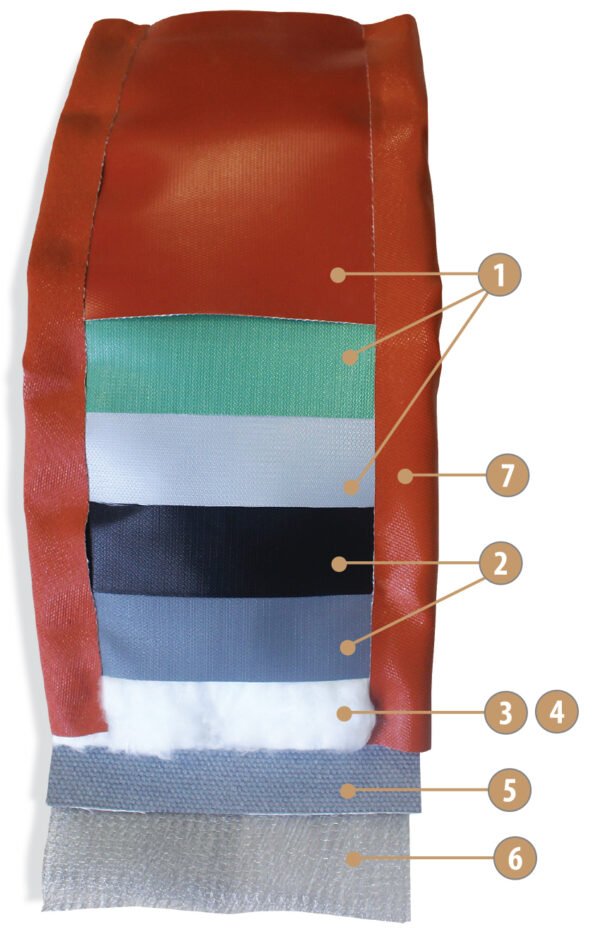

Çok katmanlı kompansatörlerin katmanları için
kullanılan malzemeler ve katmanların sayıları
kompansatörün çalışma koşullarına ve tipine göre
değişir. Genel olarak katmanlar, mekanik koruma
amaçlı yüzey işlemine tabi tutulmuş özel
kumaşlardan ve alaşımlı çelik dokuma ürünlerden
oluşan iç katmandan ve bu katmanın üzerine 300 °C
ve yukarı gaz sıcaklıkları için bir veya daha fazla
izolasyon malzemesi katmanından oluşur. Eğer gaz
agresif ise, gaz sızdırmaz katman, tipik olarak bir
kimyasal bariyeri görevi gören bir PTFE-lamine

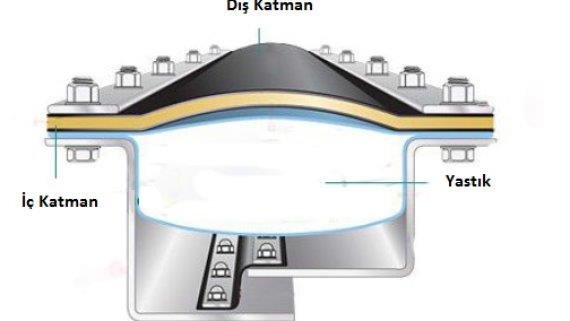

kumaş, dış katmandan önce takviye edilir. Dış katman,
ortam koşullarına ve mekanik etkilere karşı koruma
sağlar ve ayrıca basınca karşı destek görevi görür.
Kumaştan imal flanş desteği kompansatör flanş
bölgesine mekanik ve termal koruma sağlar.
